- 商品名称: 平板式人工上部卸料离心机
- 商品编号: 1311404783381925832
平板式人工上部卸料离心机主要由下列部分组成：驱动组合、机座组合、轴承室组合、转鼓组合、机盖组合、电气控制部分(电控柜)。
♦ 离心机结构简述
平板式人工上部卸料离心机主要由下列部分组成：驱动组合、机座组合、轴承室组合、转鼓组合、机盖组合、电气控制部分(电控柜)。
•驱动组合：主要由电机、电机调节板、皮带轮、调节螺杆等零件组成。主电机配置变频器，通过变频器可调整进料、分离转速。
•机座组合：主要由平板底座、机壳身、减振器等零部件组成。用于固定和支撑其他部件，同时收集和排出滤液。平板底座安装于四个水平分布的弹簧阻尼减振器上，起到积极减振作用。
•轴承室组合：主要由轴承座、主轴、轴承、衬套、轴承压盖等零件组成。主轴通过圆柱滚子轴承、推力球轴承及调心球轴承被支承于轴承室内，轴承室组合固定在底板的中部。
•转鼓组合：主要由转鼓底、转鼓身、加强箍、拦液板、衬网、滤布袋等零件组成。经过动平衡的开孔转鼓与主轴采用锥度配合，通过锥度和键传递扭矩。
•机盖组合：机盖组合有两种基本结构型式供用户选择，一是敞口式简易圆弧面机盖，与机壳身焊接为一体，并可配置小翻盖。二是圆弧面大翻盖。
圆弧面大翻盖主要由机盖、进料管、洗涤管、快扣式锁紧装置、弹簧平衡缸或气缸翻盖装置等组成。通过支撑在平板底座上的两个弹簧平衡缸或气缸，可以轻易掀开和闭合大翻盖。
圆弧面大翻盖机型可根据用户需要配置视镜、视镜灯、料位器。还可根据用户需要配置斜盘布料器，斜盘布料器独立电机驱动并可变频调速，以选定最合适的布料转速，确保离心机布料均匀，运行平稳。
•电气控制部份：主电控柜采用前、后开门形式，内置变频器、PLC编程器、制动单元和电器元件；制动电阻置于电控柜顶部；前门装有文本显示器和指示灯。可根据用户需要配置现场操作按钮箱。主电控柜与现场远距离隔离保护，现场操作按钮箱，便于现场操作。
♦ 离心机主要性能特点
•该类离心机技术性能先进、可靠、安全。维护方便。
•该类离心机电机采用变频器调速。可根据需要随意调整进料、分离转速，达到最理想的分离效果，对分离物料的适应性更强。
•该类离心机采用能耗制动(配备制动单元和制动电阻)。无机械接触式制动装置，更适应防爆场合下使用。
•该类离心机配置水洗装置，在物料分离的同时可以对物料进行洗涤，消除杂质。并可对离心机及其滤布进行洗涤。
•该类离心机采用平板式底座结构，配置减振器，减振效果好，离心机运转平稳。
•该类离心机大翻盖机型，配置弹簧平衡缸或气缸揭盖装置，并配置快扣式锁紧装置，揭盖、合盖、锁紧轻巧快捷。
•该类离心机大翻盖机型可根据用户需要配置视镜与防爆观察灯，以便观察离心机内部运行情况。同时，可根据用户需要配置料位控制器，能自动控制进料量。
•该类离心机大翻盖机型可根据用户需要配置斜盘布料器，斜盘布料器独立电机驱动并可变频调速，以选定最合适的布料转速，确保离心机布料均匀，运行平稳。
•该类离心机电器控制系统技术先进、操作方便、功能齐全。变频器及电器控制元件均选用国内品牌或进口品牌产品，质量上乘、性能可靠。配置主电控柜和现场操作按钮箱，电器控制系统包含电机的启停，电机电流、电压等参数显示，离心机过载保护、变频调速、PLC编程、能耗制动、文本显示与参数调整等功能。
•该类离心机主要部件(转鼓及主轴、轴承室等)精密加工，转鼓精密动平衡，保证离心机运行精度，保障了高速动转下的平稳性。
♦ 离心机概述与适用范围
平板式人工上部卸料离心机是一种平板式人工上部卸料、间隙操作过滤式离心机。该类离心机按使用要求可编程序控制，自动完成进料、分离、洗涤、脱
水工序，在停机状态下由人工上部卸料；具有一定程度的自动化、处理量大、分离效果好、运转平稳、操作方便、无基础安装等特点。该类离心机对物料适应性强，选择适当的过滤介质，能分离粒径为微米级以上的物料，广泛应用于化工、制药、轻工等行业的固液分离。

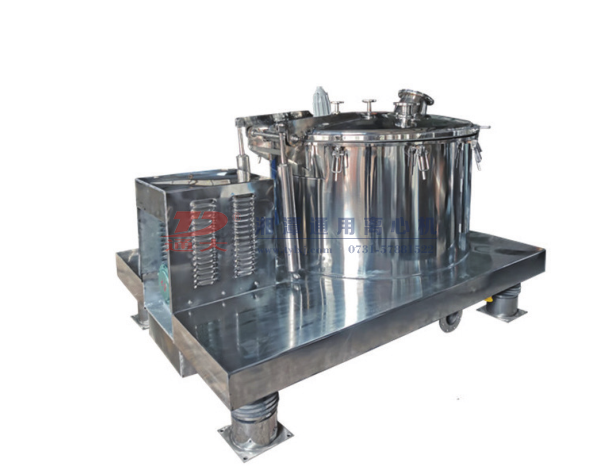

平板式人工上部卸料离心机外观图
♦ 离心机功能原理
工作原理：在转鼓中速旋转状态下，悬浮液由进料管引入均匀分布至转鼓内壁，在离心力作用下，悬浮液中大部份液相物通过过滤介质及转鼓滤孔甩出转鼓，由机壳收集经排液管排出机外。固相物则由过滤介质截留在转鼓内形成滤渣层。当转鼓内滤渣层堆积至上限容积时，停止进料，将转鼓转速切换至高速运转状态，对滤渣层作高速脱水分离，高速脱水分离完毕，断开电机电源，在转鼓完全停止运转状态下，由人工将滤渣层弄散从转鼓上部卸出机外。从而实现固液分离和人工上部卸料过程。其分离时间长短随物料性质不同而异，由用户根据需要确定。如需对物料进行洗涤，可以不停机，在进料完毕后高速分离前通过洗涤管加入适量洗涤水，对滤渣层进行喷淋洗涤，洗涤后再进行高速分离甩干即可。

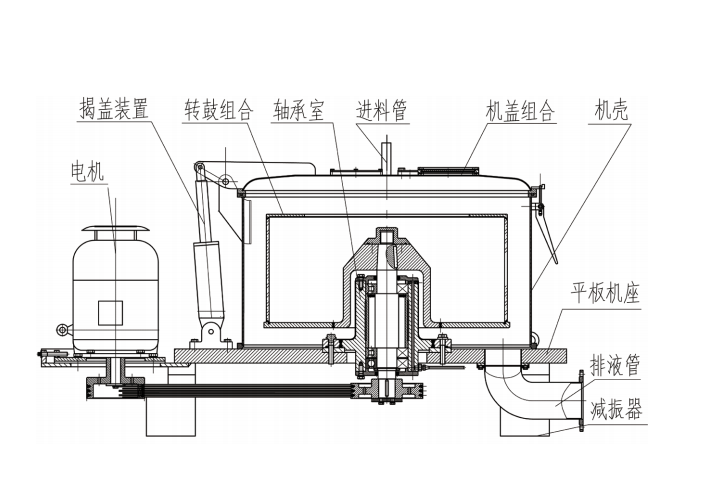

平板式人工上部卸料离心机结构简图
♦ 离心机参数及配置的选择
•可按需要选定不同技术参数的离心机产品。
选定合适的转鼓转速。
选定合适的电机功率。
•可按需要选定不同配置的离心机产品。
1、选定合适的机座型式。有平板式结构和方箱平板式结构供选择。
2、选定合适的机盖型式。有敞口式简易机盖和大翻盖结构供选择。
3、选定合适的布料方式。有转鼓侧部进料管、独立电机驱动斜盘布料器等方式供选择。
4、选定合适的材质。与物料接触部位材质有304、316L不锈钢，或2205、2507双相不锈钢，或Ta2钛材，或衬塑等供选择。
5、选定合适的电机型式及隔爆等级。可选配普通电机，或隔爆电机，或变频调速电机，或高原电机。可选配相适的电机隔爆等级、海拔高度等级。
6、选定合适的电机能效等级。有一级、二级、三级能效等级的电机供选择。
7、选定合适的电机及电控元件品牌。有国内普通品牌、一线品牌、国外进口品牌产品供选择。
♦ 离心机主要技术参数、材质及主要配置
参数名称/型号 PS1500-N PS1250-N PS1000-N PS800-N PS600-N 转鼓直径(mm) 1500 1250 1000 800 600 转鼓高度(mm) 650 550 450 420 350 转鼓转速(r/min) 850 1000 1200 1500 1900 变频调速 分离因素 607 700 806 1008 1180 有效容积(L) 550 400 1800 100 50 最大装料量(kg) 700 520 245 130 68 卸料方式 人工上部卸料 人工上部卸料 人工上部卸料 人工上部卸料 人工上部卸料 电机功率(KW) 30 18.5-22
视物料特性而定11-15
视物料特性而定7.5-11
视物料特性而定3-4
视物料特性而定工作温度(℃) ≤80 ≤80 ≤80 ≤80 ≤80 机器外型尺寸(mm)
长×宽×高2600×2300×3200 2300×1800×1400 2000×1200×1200 1800×1340×1000 1750×1200×930 离心机质量(kg) 6000 3800 2300 1500 850 材质 转鼓、外壳、机盖等与物料接触部位材质可选用304、316L不锈钢，或2205、2507双相不锈钢，或TA2钛材；转鼓底可选用铸铁/铸钢件衬304、316L不锈钢，或衬2205、2507双相不锈钢，或衬TA2钛材；与物料接触部位还可选用碳钢或不锈钢衬塑防腐。主轴：45号钢；轴承室：ZG35；底板：Q235-A衬304或316L不锈钢板。 主要配置(标配) 深圳英威腾变频器；东芝PLC；正泰电器元件；昆仑通态触摸屏或威纶通触摸屏。 ♦ 离心机质量保证
质量保证手段：产品设计制造检验按JB/T10769.2《三足式及平板式离心机技术条件》等技术标准及GB/T19001 idt ISO9001等质量管理体系标准进行，确保产品质量和性能符合设计图样、技术标准和用户要求。
